  Disi saya menggunakan sfp +5, warna kuning menandai server, warna hitam menandai odp utama, warna biru menandai sub odp, dan warna hijau menandai odp untuk client. Pada odp utama terdapat splitter ratio 50:50, pada sub odp terdapat plc 1:4 dan plc 1:16, kemudian pada odp client terdapat plc 1:16. Pada odp utama terdapat splitter ratio 50:50 yang membuat redamannya menjadi: 5 + (-1) = 4 (redaman odp) 4 + (-4) = 0 (redaman splitter)  menjadikannya 2 jalur, jalur pertama disambungkan ke sub odp (odp 2 dan 6) Lalu pada sub odp terdapat plc 1:4 dan plc 1:16 membuat redamannya menjadi: 0 + (-1) = -1 (redaman odp) -1 + (-8) = -9 (redaman plc 1:4) kemudian 3 port dari plc 1:4 akan disambungkan ke odp client dan 1 akan di sambungkan ke plc 1:16 -9 + (-12) = -21 (redaman plc 1:16) Kemudian pada odp client terdapat plc 1:16 yang membuat redamannya menjadi: -9 + (-1) = -10 (redaman odp) -10 + (-12) = -22 (redaman plc 1:16) Diatas adalah perkiraan dana yang diperlukan untuk membangun jar...

 Splitter 1:2 Pada fiber optik ada splitter yang memiliki besaran output yang sama, seperti 1:2, 1:4, 1:8, 1:16, dll. Namun ada juga splitter yang memiliki ratio/besaran output yang berbeda. Contohnya pada splitter 1:2, ada splitter dengan ratio 1:99, 2:98, 5:95, 10:90, 15:85, dll. Splitter ini biasanya akan digunakan untuk membuat cabang sebuah jaringan, output dengan rasio kecil akan memiliki redaman yang lebih besar sehingga dapat langsung diberikan kepada client, sedangkan output dengan ratio yang besar akan memiliki redaman yang lebih kecil, hal ini memungkinkan port ini dapat digunakan untuk meneruskan jaringan ke daerah/client yang berbeda. Setiap ratio memiliki redamannya masing masing. Contoh Pada jaringan kiri adalah contoh jaringan yang menggunakan splitter yang memiliki ratio yang sama, sedangkan dibagian kanan menggunkan splitter dengan ratio output yang berbeda. Setiap port splitter di jaringan kiri ini akan mengeluarkan output yang sama. Splitter yang digunakan perta...

 Fiber optic  sebelum masuk ke pembahasan ratio fiber optik, kita akan belajar terlebih dahulu tentang fiber optik  Fiber optik adalah sebuah kabel yang dapat melakukan pertukaran dalam bentuk cahaya, kabel inilah yang selama ini berjasa dalam kehidupan sehari-hari dengan mengirimkan data informasi dengan sangat cepat. Kabel ini yang memungkinkan kita dapat mengakses berbagai layanan dan situs yang ada di internet dengan sekejap mata. Fiber optik menggunakan kaca atau plastik sebagai inti kabel untuk melakukan perambatan/pengiriman cahaya, bagian luar terbuat dari plastik berlapis yang bertujuan untuk menjaga inti kaca agar tidak pecah, begitulah sekilas tentang fiber optik, lalu apa itu ratio fiber optik? Ratio fiber optik  Dalam pengiriman cahaya fiber optik ada yang namanya pelemahan cahaya atau yang lebih sering didengar dengan redaman. Redaman ini disebabkan beberapa faktor seperti, redaman pada Splitter, redaman pada kabel fiber, panjang kabel, ketepatan dalam ...

 Protokol Protokol adalah sebuah sistem yang memungkinkan perangkat untuk saling terhubung, didalam sistem ini ada peraturan/standar yang harus dilewati agar perangkat dapat saling terhubung dan berinteraksi. Contoh protokol jaringan ada http, https, tcp/ip, dan lain lain. Http dan Https sering sekali setiap kita mengakses/membuka sebuah situs maka awal dari alamat situs tersebut berupa http atau https. apa itu http dan https? Hypertext transfer protocol (https) adalah sistem yang memungkinkan adanya komunikasi antar clien-server. protokol ini akan menentukan beberapa jenis permintaan dan respon, contohnya ketika anda akan mengakses suatu web maka http akan mengirimkan operasi yang akan dilakukan (melihat, menghapus, mengupload, meminta) file ke web server, kemudian ketika web server menerima operasi http, web server akan memprosesnya dan akan mengirim balasan kepada client, dan akhirnya ketika sampai ke client maka web akan menampilkan apa yang diminta dari client, bisa gambar, tu...

 Subnetwork Subnetwork artinya adalah bagian network/jaringan besar yang dibagi menjadi bagian bagian kecil dengan subnet mask, setiap subnet memiliki identitas dan aturan unik yang berbeda dari subnet lainnya. Subnetting adalah cara untuk membagi jaringan besar menjadi bagian yang lebih kecil, subnetting ini bertujuan agar pengawasan jaringan lebih mudah, dengan adanya subneting maka administrator dapat dengan mudah untuk meorganisir jaringan, mengatur lalu lintas jaringan, dan menjaga keamanan jaringan. Lalu bagaimana cara untuk mengatur subnetwork? Sebelum kita membuat subnetwork, kita harus mengetahui apa itu subnet mask (netmask). Subnet adalah angka yang digunakan untuk menentukan alamat jaringan dan alamat host, contohnya pada ipv4 dibawah ini Ipv4 menggunakan teknologi 32 bit yang dibagi menjadi 4 kelompok, setiap kelompok terdiri dari 8 bit. Bit adalah singkatan dari binary digit yang merupakan unit terkecil dalam data komputer yang terdiri dari kombinasi angka 1 dan 0 unt...

 Setelah kita tahu bagaimana cara pemasangan ftth, kali ini kira akan belajar apa yang akan dilakukan saat perbaikan ftth. Persiapan Pertama kita siapkan alat alat splicing, seperti splicer, cleaver, protective sleeves, dan stripper, alat alat ukur seperti opm, otdr, vfl, dan kita juga perlu membawa kabel beberapa meter dan pigtail. Eksekusi Pada saat perbaikan, kita akan menuju ke rumah pelanggan untuk mengukur redaman fiber optik menggunakan OPM. Jika redaman terdeteksi bagus, maka bisa jadi yang bermasalah ada pada ONTnya, kita tinggal ganti ONTnya saja. Jika resdaman terdeteksi buruk, kita akan mengunkan OTDR, untuk mendeteksi dimana letak kerusakan kabel fiber optik. Setelah kita mengetahui dimana kerusakan kabel fiber optik berada, kita akan menggunakan bantuan google maps untuk mengira-ngira dimana tempat kerusakannya. Setelah itu kita akan menuju lokasi dan melakukan splice. Setelah melakukan splice dan kita cek redaman kabel masih buruk, bisa jadi kerusakan berada pada pig...

 Setelah kita mengetahui fiber optik lebih dalam, sekarang kita akan belajar apa yang dilakukan saat pemasangan jaringan ftth. Survey Langkah pertama yang kita lakukan sebelum pemasangan ftth, kita akan mengecek dan melihat daerah pelanggan tersebut, bagaimana lingkungannya dan seberapa jauh dari odp yang terdekat. Persiapan Setelah kita meneliti lingkungan pelanggan, selanjutnya kita akan mempersiapkan peralatan yang akan dibawa, seperti seberapa panjang kabel yang dibutuhkan, alat untuk splice dan alat untuk mengukur fiber optik. Eksekusi Setelah semua peralatan lengkap, setelah itu kita akan menuju ke pelanggan untuk melakukan pemasangan. 1. Kita tanya lebih lanjut tentang dimana nantinya ONT atau alat akhir dipelanggan dipasang.      2. Setelah itu kita menuju ke odp yang terdekat, disana kita mulai untuk merentangkan kabel fiber optik, nah disini juga akan dilakukan splicing untuk menyambungkan kabel fiber optik dan pigtail. Pada fiber optik biasanya terdapat ka...

 FTTH Ftth adalah singkatan dari Fiber To The home, ftth adalah layanan jaringan yang menghubungkan langsung rumah dengan fiber optik untuk bertelekomunikasi, jaringan ini terdiri dari OLT, Splitter, Onu. Apa fungsi alat alat tersebut?  OLT Olt atau Optical line termination berada di bagian penyedia atau operator, Olt ini memiliki beberapa fingsi seperti : 1.  Kontrol dan Manajemen Jaringan : OLT berfungsi sebagai titik pusat untuk mengontrol dan mengelola seluruh jaringan serat optik. Ini mencakup alokasi sumber daya jaringan, manajemen bandwidth, dan konfigurasi layanan untuk pelanggan. 2.  Keamanan dan Pengawasan : OLT memonitor kinerja jaringan secara terus-menerus, mendeteksi gangguan, dan memastikan keamanan data yang dikirimkan melalui jaringan serat optik. 3.  Interkoneksi dengan Jaringan Eksternal : OLT berfungsi sebagai gateway atau titik akses utama untuk menghubungkan jaringan serat optik dengan jaringan telekomunikasi eksternal atau internet global....

 Fiber Optic Sebelum fiber optic digunakan, fiber optic akan dicek terlebih dahulu bagaimana kondisinya, seperti apakah ada retakan pada core, apakah kabel bisa memantulkan cahaya dengan baik, berapa cahaya yang dihantarkan fiber optic. Semua itu ada alatnya masing masing, apa saja alat alat ukur fiber optik? Power Meter (Daya) Power meter atau yang lebih sering dikenal dengan OPM (Optical Power Meter) adalah alat yang igunakan untuk mengukur daya optik yang dipancarkan atau diterima di dalam jaringan serat optik. Power meter membantu dalam memastikan bahwa daya optik yang dipancarkan oleh sumber cahaya (misalnya, laser atau LED) atau yang diterima oleh detektor di ujung penerimaan berada dalam rentang yang sesuai untuk koneksi yang stabil. OTDR (Optical Time Domain Reflectometer) OTDR berfungsi untuk mengukur refleksi sinyal optik di dalam serat optik. Alat ini memberikan informasi tentang kehilangan daya, panjang serat, dan lokasi kejadian gangguan atau kerusakan di dalam serat o...

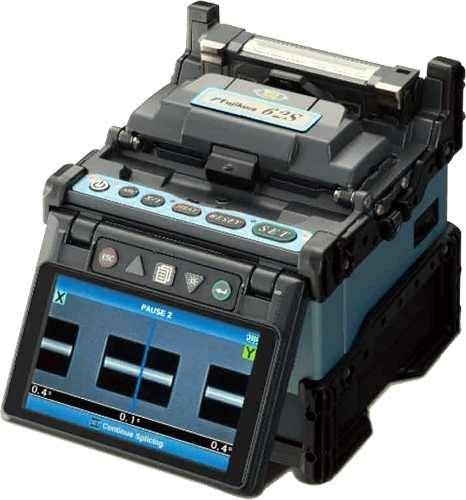

Karena fiber optik menggunakan kaca sebagai bahan utamanya, maka ketika pemasangan maupun perbaikan perlu ditangani baik baik, jika tidak maka akan ada kemungkinan kaca fiber optik pecah atau patah. Kali ini kita akan belajar splicing fiber optik, splicing ini bertujuan untuk memotong dan menyambungkannya, biasanya akan dilakukan pada saat installasi dan perbaikan. Pada instalasi maka splicing bertujuan untuk menghubungkan fiber optik dan pigtail, pigtail ini berfungsi sebagai konektor antara fiber optik dan perangkat fiber optik. Kemudian pada saat perbaikan, splicing bertujuan untuk memotong dan mengganti fiber optik yang bermasalah (rusak). Alat-alat splicing Splicer Splicer adalah alat utama dalam splicing, alat ini yang akan menghubungkan fiber optik dengan cara memanaskan ujung serat optik dengan listrik kemudian menggabungkan serat tersebut, splicer juga dilengkapi dengan monitor yang memperlihatkan bagaimana keadaan ujung serat. Cleaver Cleaver ini adalah alat pemotong khusus u...

Pada kehidupam kita pasti kita tidak lepas dari yang namanya internet, setelah kita tahu bagaimana cara internet bekerja , sekarang kita akan belajar media pengiraman data yaitu fiber optik. Kenapa Fiber Optik? mungkin pada sehari hari yang kita jumpai kebanyakan adalah kabel listrik (ethernet), namun apa yang membuat fiber optik berberda? Perbedaan paling jelas adalah media yang digunakan, pada ethernet media yang digunakan adalah rambatan listrik, sedangkan fiber optik menggunakan media rambatan cahaya, nah dengan alasan ini fiber optik lebih digunakan dalam jaringan luas (internasional). Kelebihan Fiber Optik Keunggulan fiber optik diantara lain: Bandwidth Tinggi : Karena menggunakan media cahaya untuk pengiriman, fiber optik memiliki kecepatan yang lebih besar dibandingkan kabel tembaga. Jarak Transmisi : Fiber optik dapat mentranmisikan sinyal yang lebih jauh tanpa kehilangan sinyal yang terlalu besar. Ketahanan terhadap gangguan : Memiliki kekebalan terhadap gangguan elektromagne...

 IP address  Apakah kamu pernah melihat angka diatas? angka diatas adalah Ip address. IP address adalah alamat perangkat kita di internet, setelah kita menyambung ke internet maka perangkat kita akan ditetapkan alamat IP addressnya, agar para pengguna lain dan layanan online tau harus kemana memberikan data yang kamu inginkan. Sebagai contoh kamu ingin mengakses Google, saat kamu sudah menyambung dengan internet maka Google akan mencari alamat IP kamu untuk memberikan halaman pencarian home. Kemudian ketika kamu menulis (martabak) maka Google akan mengirimkan semua data yang mereka punya ke perangkat kalian dengan mencari alamat IP address kalian, begitu seterusnya hingga kalian memutuskan untuk berhenti menggunakan Google atau terputus dari internet. Lalu bagaimana kita mendapatkan IP address? Kenapa menggunakan angka ratusan? Kenapa terdiri dari empat baris? Berapa batasan angka untuk Ip address? DHCP Bagaimana cara perangkat kita langsung mendapatkan Ip address tanpa perlu ...
