Splitter ratio fiber optik lanjut

 Splitter 1:2

Pada fiber optik ada splitter yang memiliki besaran output yang sama, seperti 1:2, 1:4, 1:8, 1:16, dll. Namun ada juga splitter yang memiliki ratio/besaran output yang berbeda.

Contohnya pada splitter 1:2, ada splitter dengan ratio 1:99, 2:98, 5:95, 10:90, 15:85, dll. Splitter ini biasanya akan digunakan untuk membuat cabang sebuah jaringan, output dengan rasio kecil akan memiliki redaman yang lebih besar sehingga dapat langsung diberikan kepada client, sedangkan output dengan ratio yang besar akan memiliki redaman yang lebih kecil, hal ini memungkinkan port ini dapat digunakan untuk meneruskan jaringan ke daerah/client yang berbeda.

Setiap ratio memiliki redamannya masing masing.

Contoh


Pada jaringan kiri adalah contoh jaringan yang menggunakan splitter yang memiliki ratio yang sama, sedangkan dibagian kanan menggunkan splitter dengan ratio output yang berbeda.
Setiap port splitter di jaringan kiri ini akan mengeluarkan output yang sama.
Splitter yang digunakan pertama adalah 1:2 dengan db awal 9 dan jarak 1 km yang dihubungkan dengan splitter 1:4.

9 - 4 (redaman splitter 1:2) - 0,5 (redaman jarak) = 4,5

Kemudian splitter 1:4 dihubungkan lagi ke splitter 1:16 dengan jarak 0,5 km

4,5  - 8 (redaman splitter 1:4) - 0,25 (redaman 0,5km) = -3,75

Lalu pada splitter 1:16 dihubungkan kepada client dengan jarak 0,1km

-3,75 - 12 (redaman 1:16) - 0,05 (redaman 0,1km) = -15,8

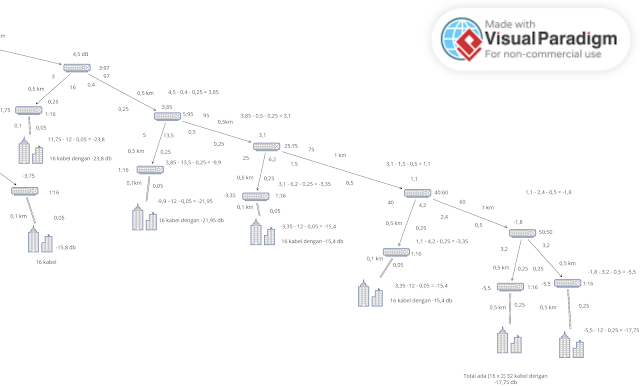

Sedangkan jaringan bagian kanan adalah contoh jaringan yang menggunakan splitter 1:2 dengan ratio yang berbeda.
Pada gambar diatas port degan ratio yang lebih kecil akan bisa diberikan kepada client, sedangkan port dengan ratio yang lebih besar dapat diteruskan ke dearah selanjutnya.

Setelah dibagi splitter 1:2 dengan ratio yang sama, jaringan dihubungkan ke splitter 3:97, pada splitter ini ratio yang kecil (3) akan dihubungkan ke splitter 1:16 agar dapat diberikan kepada client.

4,5 - 16 (redaman ratio 3) - 0,25 (redaman 0,5km) = -11,75

Pada splitter 1:16 akan dihubungkan kepada client dengan jarak 0,1km

-11,75 - 12 (redaman 1:16) - 0,05 (redaman 0,1km) = -23,8db


Sedangkan pada ratio yang besar (97) akan dihubungkan lagi ke splitter 1:2 (5:95) agar dapat menjangkau daerah lain

4,5 - 0,4 (redaman ratio 97) - 0,25 (redaman 0,5km) = 3,85

dan prosesnya akan terulang kembali.
