Splicing fiber optik

Karena fiber optik menggunakan kaca sebagai bahan utamanya, maka ketika pemasangan maupun perbaikan perlu ditangani baik baik, jika tidak maka akan ada kemungkinan kaca fiber optik pecah atau patah.

Kali ini kita akan belajar splicing fiber optik, splicing ini bertujuan untuk memotong dan menyambungkannya, biasanya akan dilakukan pada saat installasi dan perbaikan.

Pada instalasi maka splicing bertujuan untuk menghubungkan fiber optik dan pigtail, pigtail ini berfungsi sebagai konektor antara fiber optik dan perangkat fiber optik. Kemudian pada saat perbaikan, splicing bertujuan untuk memotong dan mengganti fiber optik yang bermasalah (rusak).

Alat-alat splicing

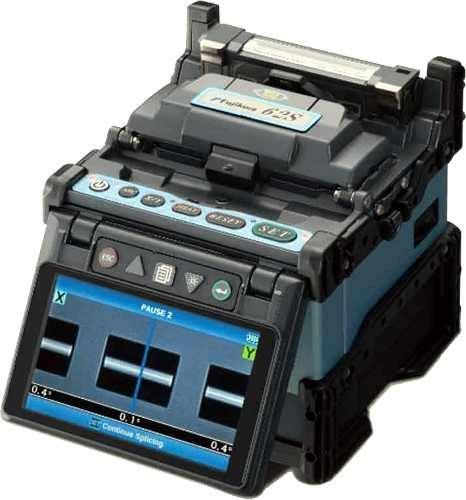

Splicer





Splicer adalah alat utama dalam splicing, alat ini yang akan menghubungkan fiber optik dengan cara memanaskan ujung serat optik dengan listrik kemudian menggabungkan serat tersebut, splicer juga dilengkapi dengan monitor yang memperlihatkan bagaimana keadaan ujung serat.

Cleaver

Cleaver ini adalah alat pemotong khusus untuk fiber optik, karena fiber optik terbuat dari kaca, maka perlu alat khusus untuk memotongnya, selain karena terbuat dari kaca, fiber optik juga berukuran sangat kecil, alat ini memastikan bahwa hasil dari potongan fiber optik, bersih dan tidak retak. Jika kaca fiber optik retak/pecah hal ini dapat mengganggu proses splicing, karena pada proses splicing, kaca akan dilelehkan, jika kaca tidak dipotong dengan bersih dan rata, maka hasil lelehan atau splicing bisa hancur.

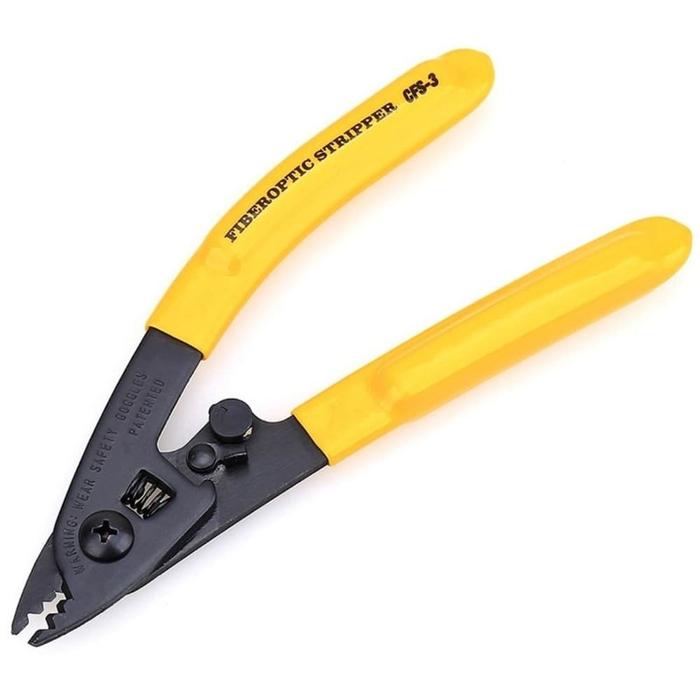

Stripper fiber





Stripper ini befungsi untuk mengupas bagian luar atau lapisan pelindung fiber optik, bisa dilihat pada bagian pemotongnya terdapat rongga/lubang kecil ditengahnya, ini bertujuan agar pada saat pengelupasan hanya bagian pelindung saja yang terkena, dan akan menyisakan bagian dalam atau core.

Protective sleeves


Sebelum melakukan splice atau menggunakan splicer, fiber optik nantinya akan dipasangi protective sleeves terlebih dahulu, hal ini bertujuan agar setelah fiber optik disambung, maka sambungan ini akan ditutupi dengan protecive sleeves ini, yang selanjutnya akan dipanaskan sehingga protective sleeves ini akan merekat ke sambungan fiber optik dan melindunginya.
