Cara menghubungkan chr gns3 dengan mikrotik fisik

MikroTik adalah perusahaan teknologi yang berbasis di Latvia, yang terkenal karena mengembangkan perangkat keras dan perangkat lunak untuk jaringan komputer. Produk utama MikroTik adalah RouterOS, sebuah sistem operasi yang digunakan untuk router dan perangkat jaringan lainnya, serta RouterBOARD, yang merupakan rangkaian perangkat keras router dan switch.

MikroTik menyediakan solusi perangkat keras dan perangkat lunak untuk membangun, mengelola, dan mengoptimalkan jaringan komputer, dengan fokus pada fleksibilitas, skalabilitas, dan biaya yang terjangkau.

CHR MikroTik (singkatan dari Cloud Hosted Router MikroTik) adalah versi RouterOS yang dikembangkan oleh MikroTik untuk dijalankan di atas virtual machine (VM) atau cloud server, bukan pada perangkat keras fisik (seperti RouterBOARD). Dengan kata lain, CHR adalah perangkat lunak router berbasis RouterOS yang dapat diinstal pada server virtual atau cloud untuk mengelola jaringan tanpa memerlukan perangkat keras MikroTik fisik.

GNS3 (Graphical Network Simulator-3) adalah sebuah perangkat lunak simulasi jaringan yang digunakan untuk merancang, menguji, dan memodelkan topologi jaringan secara virtual. GNS3 memungkinkan pengguna untuk membuat jaringan yang kompleks dan mensimulasikan perangkat-perangkat jaringan seperti router, switch, firewall, dan perangkat lainnya tanpa memerlukan perangkat keras fisik.

Pada kali ini kita akan mencoba menghubungkan chr yang berada di gns3 dengan mikrotik fisik.

Pertama kita konfigurasi mikrotik fisik terlebih dahulu.


Kita tambahkan ip address pada interface yang terhubung dengan perangkat kita. (ip address bebas)


Kita akan menghubungkan mikrotik fisik dan chr menggunakan dhcp.


Kita akan konfigurasi dhcp dengan dhcp setup.


Kita pilih interface yang terhubung dengan perangkat kita, karena kita sudah menambahkan ip address pada interface tersebut, maka kita hanya perlu menekan next saja, dan dhcp akan terkonfigurasi secara otomatis.


Setelah kita selesai membuat dhcp, kita akan menyalakan dhcp pada perangkat kita.



Kemudian kita cek interface yang digunakan oleh perangkat.


Disini interface wired bernama enx00e09900158c.

Lalu kita nyalakan gns3, kemudian siapkan chr dan cloud.


Kita pastikan cloud sudah dapat mendeteksi interface wired perangkat kita.


Kemudian kita hubungkan chr dengan interface wired pada cloud.

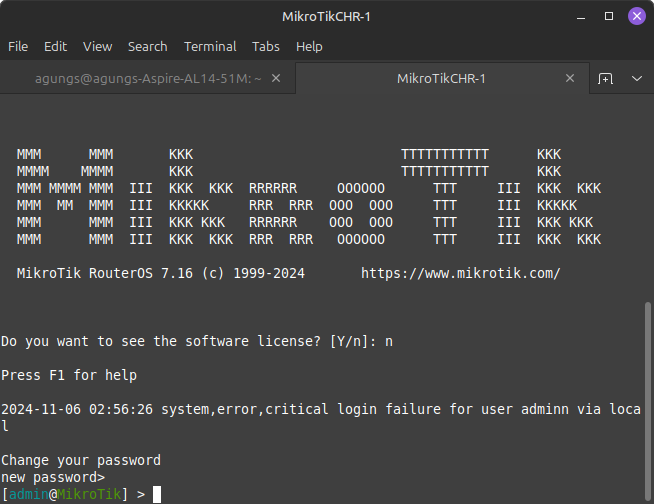

Lalu kita masuk ke konfigurasi chr.


Karena secara default chr sudah menyalakan dhcp client, maka kita hanya perlu cek apakah chr sudah mendapatkan ip dari mikrotik fisik.


Jika sudah muncul ip address, kita dapat mengecek jaringan dengan ping.



Dan chr sudah terhubung dengan mikrotik fisik.

Referensi
